LCD (liquid cristal display) dan Program Set pada Arduino

GIGAnesia - Display elektronik adalah salah satu komponen elektronika yang berfungsi sebagai tampilan suatu data, baik karakter, huruf ataupun grafik. LCD (Liquid Cristal Display) adalah salah satu jenis display elektronik yang dibuat dengan teknologi CMOS logic yang bekerja dengan tidak menghasilkan cahaya tetapi memantulkan cahaya yang ada di sekelilingnya terhadap front-lit atau mentransmisikan cahaya dari back-lit. LCD (Liquid Cristal Display) berfungsi sebagai penampil data baik dalam bentuk karakter, huruf, angka ataupun grafik.

TERPOPULER

• Motor DC dan datasheet

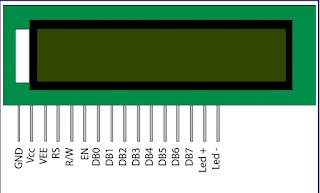

Untuk LCD dengan ukuran 16x2 memiliki susunan kaki sebanyak 16 pin dengan fungsi yang berbeda. Berikut adalah pin pin yang terdapat dalam LCD

1. Pin GND dengan fungsi Ground

2. Pin VCC dengan daya +5v

3. Pin Vee kontras

4. Pin RS (Register Select)

5. R/W berfungsi untuk read maupun write

6. E berfungsi untuk enable

7. D0 merupakan data bit 0

8. D1 merupakan data bit 1

9. D2 merupakan data bit 2

10. D3 merupakan data bit 3

11. D4 merupakan data bit 4

12. D5 merupakan data bit 5

13. D6 merupakan data bit 6

14. D7 merupakan data bit 7

15. Neg berfungsi sebagai (-) backlight (LMB162A)

16. Pos berfungsi sebagai (+) backlight (LMB162A)

Nah setelah kita mengetahui pin pin pada LCD beserta fungsi-fungsinya maka akan memudahkan kita untuk melakukan program sett pada LCD tersebut, namun perlu kita perhatikan bahwa LCD merupakan salah satu hardware sensitive dimana kita jangan sampai salah pin antara Vcc Vee dan GND perhatikan mana kaki pin GND dan mana pin Vcc apabila salah menjumppernya maka akan berakibat fatal pada LCD tersebut bisa mengurangi fungsi dari read/write dari LCD tersebut.

PROGRAM SET LCD PADA ARDUINO

Menggunakan Library LCD

1. Sebelum digunakan library harus diincludekan dahulu dengan pernyataan:

#include <LiquidCrystal.h>

2. Membuat objek lcd dengan cara: (diluar fungsi)

LiquidCrystal() → konstuktor

LiquidCrystal(rs, enable, d4, d5, d6, d7)

LiquidCrystal(rs, rw, enable, d4, d5, d6, d7)

Contoh:

LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

3. Menentukan banyaknya kolom dan baris yang dilakukan di fungsi setup()

Lcd.begin(kolom,baris);

Contoh:

lcd.begin(16,2);

Beberapa fungsi yang digunakan untuk LCD adalah

1. clear() untuk menghapus LCD dan menempatkan kurso di kiri atas

lcd.clear()

2. home() untuk menempatkan kurso di kiri atas

lcd.home()

3. setCusor(kolom,baris)menempatkan kursor pada kolom baris tertentu

lcd.setCursor(0,0) = menempatkan kusor pada kolom 1 dan baris 1

4. cursor() → menampilkan kursor

lcd.cursor()

5. nocursor() → tidak menampilkan kursor

lcd.nocursor()

6. blink() → kursor kedip

  lcd.blink()

7. noblink() → kursor diam

lcd.noblink()

8. display() → display on

     Lcd.display()

9. scrollDisplayLeft() → geser ke kiri satu karakter

lcd.scrollDisplayLeft()

10. scrollDisplayRight() → geser ke kanan satu karakter

lcd.scrollDisplayRight()

11. autoscroll() → karakter yang ditulis selalu pada tempat yang sama

.lcd.autoscroll()

12. noAutoscroll() → tidak geser otomatis

lcd.noAutoscroll()

13. leftToRight() → penulisan dari kiri ke kanan

lcd.leftToRight()

14. rightToLeft() → penulisan dari kanan ke kiri

lcd.leftToRight()

Program sett yang digunakan untuk data set adalah

1. write() → menulis karakter LCD

lcd.write(data);

2. print() → menulis text ke LCD

lcd.print(data);

3. lcd.print(data,BASE);

BASE →BIN=biner, DEC=decimal, OCT=oktal, HEX=heksades
